La Top Bar Hive (ou Trapézoïdal Bee Hive)
Comme notre ruche populaire (Warré), la TBH n'utilise ni cadre ni cire. Quoiqu' introduites par des ingénieurs canadiens au Kenya au début des années 70, elle est inspirée des ruches traditionnelles Africaines, construites dans des troncs et suspendues horizontalement en hauteur pour éviter certains prédateurs et/ou incendie. La particularité de la TBH est donc de s'étendre en longueur et non en hauteur. Les cotés forment un angle de 120° avec le fond (même angle que les cotés d'une cellule de cire). Cet angle fait que les abeilles n'accrochent pas (en principe !!) leurs rayons aux parois. Il n’y a donc ni corps, ni hausses. Les barrettes qui supportent les rayons se touchent et constituent le plafond de la ruche.
Les abeilles ne peuvent donc pas aller sur les barrettes.
Ma première TBH de 105 cm sur pied pour travailler à hauteur. Équipée d'une vitre latérale elle permet l'observation sans déranger la colonie.

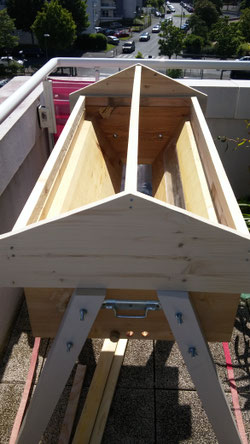

Les premières photographies de ma nouvelle ruche horizontale (KTBH)
Réalisée avec du pin du nord en 28 mm d'épaisseur, elle accueille 30 barrettes de 35 mm chacune.... (largeur qui semble être le bon compromis pour nos abeilles européennes !) - Le volume de cette TBH est de 78 litres environ (quatre éléments warré environ). longueur totale 105 cm.
Dimensions : 100 mm de hauteur , petite base 140 mm, grande base 432 mm pour un angle de 120 ° en bas et 60 ° en haut - Volume 80 litres environ. A l'intérieur une partition qui sert aussi pour accéder au nourrisseur.
Plexiglas sur pratiquement toute la longueur pour l'observation. Un volet amovible et un isolant viendront occulter la vitre.

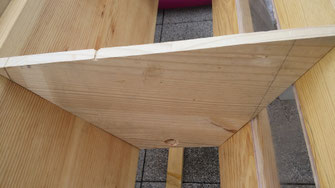

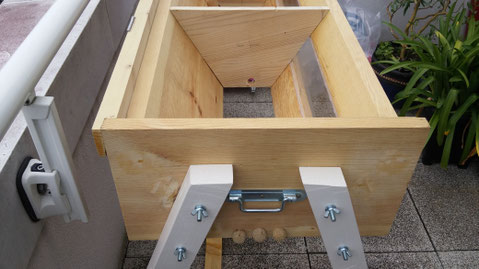

L'accès au feeder (nourrisseur) de plus près. Une fois fermée elle devient à nouveau une partition.

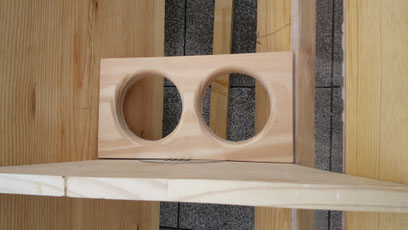

Vue de l'autre coté. Le feeder est une planchette avec deux ouvertures pour recevoir 2 bocaux (couvercle percé en bas) dans lesquels on pourra mettre du sirop (50/50) ou plus concentré (il faudra alors des trous un peu plus gros).
A l'intérieur de la TBH on peut placer des partitions pour réduire ou agrandir le volume nécessaire à l'essaim et à sa croissance (prévention de l'essaimage par exemple). Cette ruche permet aussi d'avoir une belle colonie et de faire une division très simplement en mettant une partition au bon endroit. Des trous d'envol sont prévus en façade ainsi que sur les cotés de la ruche selon que l'on y place une ou deux colonies.
Les éléments à respecter :
- Angle de 120° (cotés par rapport au fond)
- Profondeur 240 mm (validé sur deux ans)

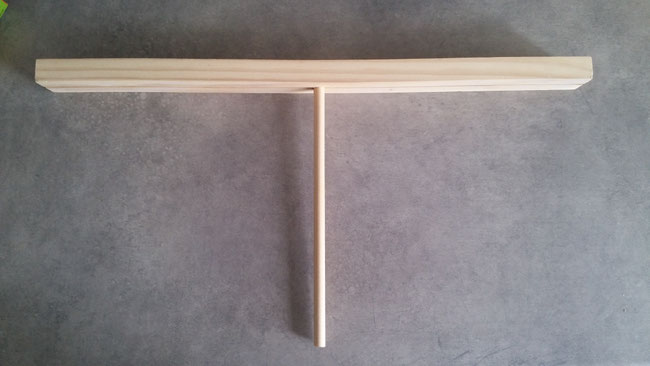

- Largeur des barrettes 35 mm ou 36 mm (cela conditionne évidemment la longueur de votre TBH ! j'ai opté pour 35 mm). Petite nouveauté depuis 2016 je teste des barrettes avec un "renfort" avec une tige de 10 mm de diamètre implanté au centre de la barrette. voir photos ci-dessous.
Mes barrettes en 470 x 35 x 26 mm d'épaisseur

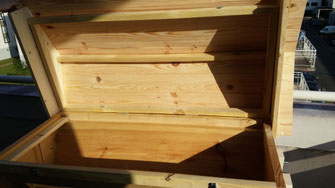

Vue de l'Intérieur du toit le tout monté sur charnières
Coté avec vitre latérale pour l'observation et le contrôle sans déranger de colonie.
Un isolant et une planche viendront occulter la vitre en hiver.

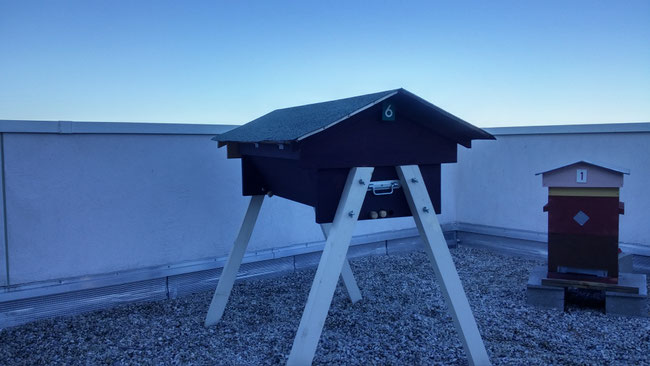

LA RUCHE UNE FOIS TERMINÉE ET HABITÉE

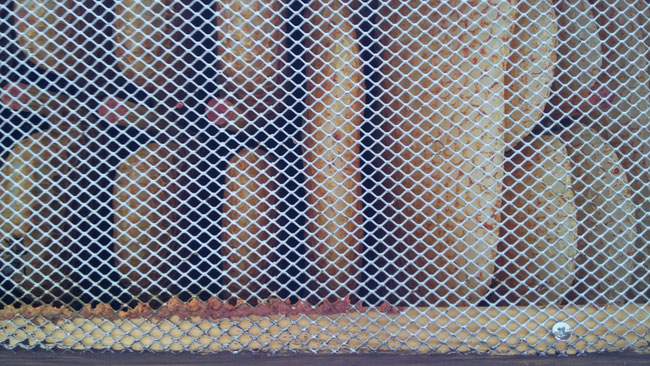

VUE DE DESSOUS
Vue de dessous avant pose de la protection hiver : On constate (sur la gauche de la photographie) que mon test de renforcement avec la tige centrale ne leur plaît pas. Je testerai l'année prochaine avec des tiges plus fines (5 mm ou moins).
J'ai pu observer un développement rapide des cires... dû à la colonie ou au type de ruche ? je construirai une autre TBH pendant l'hiver pour 2017.....
Premier Nucléus 5 barrettes. Permet de démarrer une colonie sur les même barrettes que les grandes TBH. Puis une fois son développement réalisé de remettre ces mêmes barrettes dans une TBH plus grande (il suffira de mettre une partition pour ajuster à la taille de la colonie) NB : Les amorces de cire que l'on voit sur la photo N° 1 servent juste à diriger la construction, elles ne s'en servent pas (elles la "machouille" et font leurs cellules avec la cire qu'elles viennent de produire..)
